上一篇，由UG软件代理：上海菁富信息技术有限公司为大家介绍了UG软件的编程方法，很多工程师说，编程很快就学会了，但是后处理呢？没有后处理转换成机床识别的G代码语言，就算程序编出来，也没用啊！后处理是怎么制作的呢？针对不同的系统（发那科，三菱，西门子，海德汉等系统），后处理是怎么解决的呢？

正版UG软件下载

针对这些问题，小编为大家来解答：

其后置处理程序制作的关键是按照机床结构和数控系统 规则定制机床数据文件：*．tcl（事件处理文件） ，*．def（事件定义文件） ，*．pui（后处 理用户界面文件） 。其中，pui 文件用于利用图形化UG后置处理器，方便用户操作。UG Post Post Builder 构造器，在其构件 Builder 进行后置处理的过程为：由事件生成 器读取刀具轨迹信息， 并将刀具轨迹信息整理成事件和变量后传递到加工输出管理器进行处理，加工输出管理器把带有相关数据信息的事件传递到事件管理器（*．tcl） ，处理结果再 返回到加工输出管理器，由加工输出管理器根据*．def 来决定加工程序的输出格式，并输出加工程序，直到结束。

UG 后置处理程序开发包括：设定机床参数， 程序和刀轨参数设置，Custom Command 子参 数设置和 5 坐标后置处理器与 UG 集成。UG 后 置处理必须具备两个要素：刀具轨迹数据和后 置处理器。刀具轨迹数据在 UG CAM 中自动生 成， 后置处理器由事件管理器和事件定义文件构成。 UG UG Post Builder 提供一系列事件 解释器和定义文件的模板，可用于其他数控机床，事件解释器是用 TCL 语言编写的，定义文 件主要包括 3 种信息：Format（格式） 、Address（地址）和程序段模板 BLOCK＿TEMOLATE。 其中，Address 为控制机床的变量，Format 为地址的数据格式，BLOCK＿TEMOLATE 为一系列 描述地址如何组合的宏模板。

首先从开始里面找到后处理构造器：

编辑

UG正版软件

正版UG软件代理

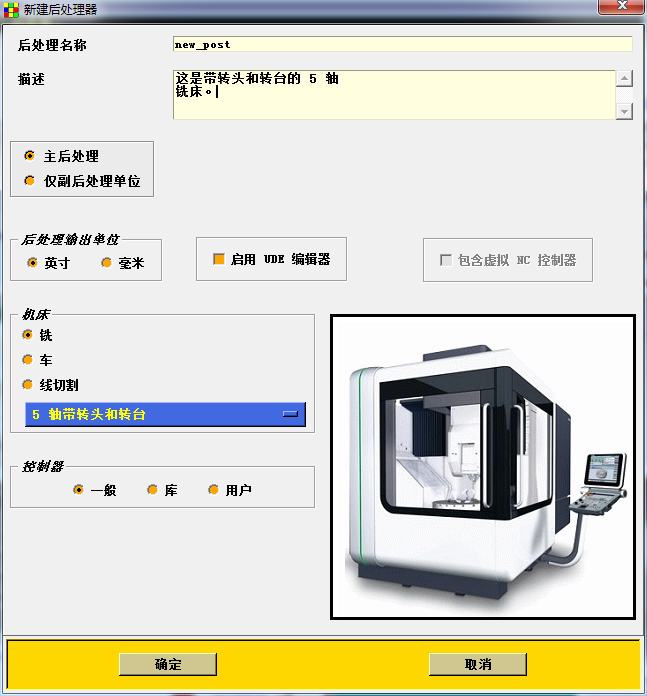

在这个界面选择三轴机床，还是五轴机床，选择合适的机床点击确定按钮，进入编辑器，注意要选择合适的操作系统哦（发那科，西门子或者海德汉等等）

西门子UG软件代理

UG软件代理

UG软件代理

正版UG软件

正版UG软件

正版UG软件

正版UG软件

按照上面的需要，进行相关设置，初步的UG后处理就搭建完毕了，当然里面还有很多细节要处理！

如果对UG五轴后处理定制开发有需求或兴趣，可以联系小编哦，小编随时在线解答
