Altair SimLab 是一款基于流程的多学科仿真平台，能够准确分析复杂模型的性能，包括结构力学、热力学和流体力学的多物理场分析，可以在 SimLab 中使用高度自动化的方式轻松完成设置，从而大幅减少有限元建模和后处理所花费的时间。Altair 可靠、准确且扩展性良好的求解器可以在本地、远程服务器或云中运行。

产品亮点：

• 一站式多物理场仿真平台，一个界面完成线性和非线性的结构力学、热力学、计算流体力学、热固耦合和流固耦合分析

• 高效的倒角圆孔等几何特征识别、基于特征的网格划分控制参数和多种模板帮助工程师快速完成有限元建模

• 基于Python语言的二次开发简单易学

• 有限元模型和几何模型双向耦合可以轻松修改几何和进行几何尺寸DOE分析

优势：

简易直观的用户界面

• 提供基于图标的用户界面，一个软件界面快速完成静力学、动力学、热和流体流动问题的建模、求解和结果查看

强大可靠 、可重复使用的模板

• 支持网格控制参数、约束载荷、分析工况、接触、螺栓、组等模板，有效提升建模效率

基于特征的高效建模方式

• 自动识别几何和网格模型中的特征，    并基于特征进行几何处理、网格划分   和后续工况定义，有效提升建模效率

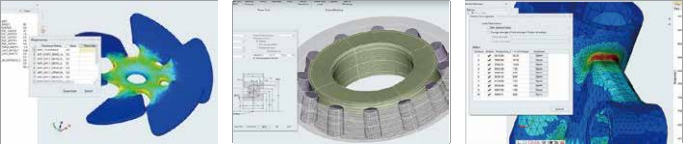

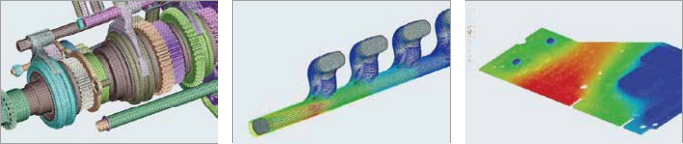

         复杂组件网格划分                计算流体力学（CFD）分析            PCB 板热结构耦合分析

功能：

网格划分

       SimLab 采用全新的基于特征的方式生成高质量的结构和流体网格。将倒圆角和圆柱面等特征映射到有限元模型中，得到带特征的网格模型，后续所有操作都可基于特征快速完成。

基于特征的网格划分

• 自动识别倒角、圆孔、锥面等几何特征

• 利用模板自动添加基于特征的网格划分控制参数

• 利用几何布尔运算和专用工具实现接触面节点重合或共节点

行业专用网格划分工具

• 提供螺栓库、轴承库和实体焊缝网格生成工具，无需几何，输入参数即可生成高质量网格

• 自带 PCB 板专用工具，包括 PCB 器件快速简化、一键划分 PCB 板六面体 网格 、无需几何基于模

几何

       SimLab 划分网格时可自动忽略小特征，让不需要任何几何清理变为可能，从而让客户更多的关注网格生成的过程而不是去修复很差的几何。

       SimLab 可以直接读取以下 CAD 软件的原始几何文件：

• 任何基于 Parasolid 的 CAD，例 SolidWorks , SolidEdge 等

• Creo

• CATIA

• UG

       支持 Parasolid 几何编辑，包括去除 Logo、倒角、圆孔等小特征，布尔运算，几何穿透检查等。

集成多物理场解决方案

       在 SimLab 直观的用户界面中，可快速建模并求解静力学、动力学、热传递和流体流动问题：

• 静力学分析

-线性静载

-非线性静载

• 热传递分析

-稳态分析

-瞬态分析

• 动力学分析

-模态分析

-频响分析

-瞬态分析

-随机振动分析

• 耦合分析

-热固耦合分析

-流固耦合分析

• 流体流动

-稳态分析

-瞬态分析

• 结构优化

-拓扑优化

- 自由形状优化

-基于几何尺寸的 DOE 分析

       快速高效的建模和多物理场耦合仿真能力，可将仿真分析时间从数周或数天加速到数小时或数分钟。

载荷及边界条件设置

• 独有 Solution 工具，基于分析类型筛选约束载荷等工具图标进行显示，可在一个界面内完成材料、属性、约束、载荷、分析步、求解参数设置、提交计算以及查看结果

• 支持 Solution 模板，利用模板可自动完成相似分析工况的工况定义

• 专业的轴承压力加载工具，精准模拟轴承孔实际受力情况

• 自动搜索接触对，无需手动创建接触主从面

• 支持部件替换，调整几何结构后，只需重新划分被调整部件网格，替换原有部件后自动关联其它参数即可进行求解计算

• 支持材料库，自带常见材料数据，且支持自定义材料库

• 支持载荷映射，比如将流体分析压力结果映射到结构分析模型中

自动化

• 支持录制操作命令宏代码

• 基于 Python 进行二次开发

• 自带快速定制界面工具，无需界面代码，几分钟生成界面

后处理

       SimLab 集成结构和流体后处理器，支持查看云图、动画和曲线。

       提供行业定制的后处理工具，如缸孔变形、阀座孔变形、频率响应、快速查看应力集中点。

       支持自动网格收敛性分析，自动加密网格直到获取准确的局部应力。
