Altair HyperStudy™ 拥有强大的 DOE 和优化算法，但是在做 DOE 和优化的时候看不见模型。

例如要创建一个机翼翼尖节点的位移响应，可能会因为不小心输入了错误的 ID 号而选到机身上去，设计变量的情形也差不多。在 HyperMesh 新界面直接通过鼠标点击图形区的模型节点实现，非常直观。

HyperMesh 新界面还支持在模型上查看变量的厚度，形状变量的范围，显示优化结果的云图和动画等，操作起来更加友好。不过只有新界面的 HyperMesh 才有这些功能。

所以，又多了一个使用 HyperMesh 新界面的理由。

HyperMesh 新界面概览

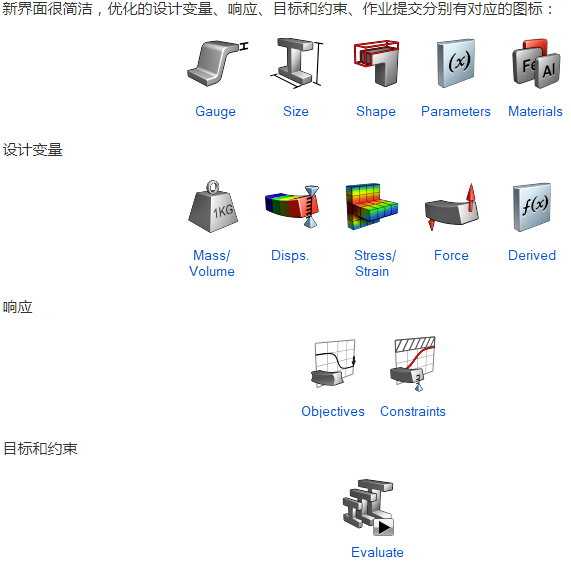

首先，让我们看一下新界面：

HyperMesh 新界面 设计变量

实际上可以在任意的求解器卡片上右键选择 Create and Assign Parameter 完成一个设计参数的创建。

创建后可以在 Patameter 按钮下进行查看或者创建为一个设计变量。

对于材料或属性中的值，更直接的创建方法是直接使用 Size 按钮，然后选择希望创建变量的属性。

创建形状变量直接点击 Shape 按钮，然后选择事先在 HyperMorph 中创建的 shape 即可。
